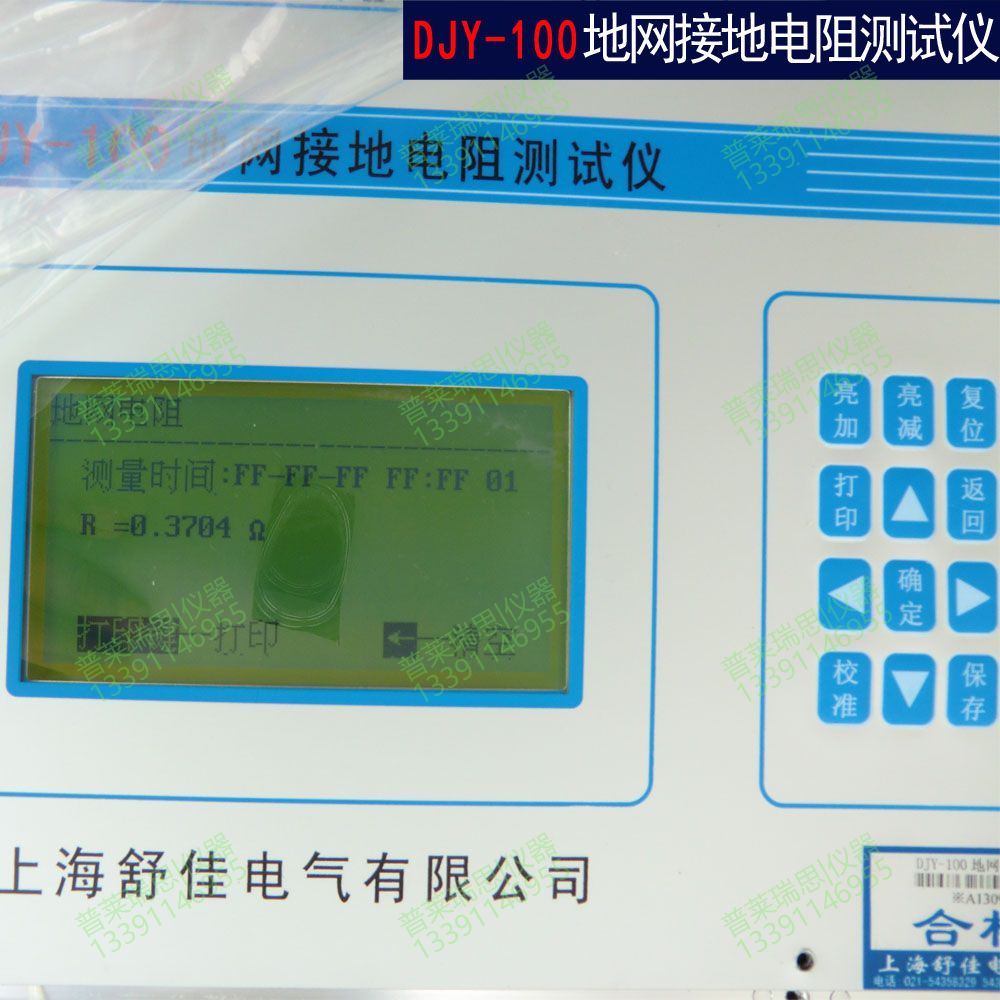

DJY100地网接地阻抗测试仪_7
产品简介
测量精度：0--10Ω(2%)10--50Ω(5%)0.001Ω输出电流5A,输出电压:100V,电压电流线铜芯截面积≥2.5 mm2
订购热线：021-54358329
产品介绍
DJY100地网接地阻抗测试仪详细说明书
一、概述
本仪器主要用于测量大型地网的工频接地电阻值，也可用于土壤电阻率的测量。其具有很强的抗干扰能力，可在不停电时进行测量。
地网接地电阻的测量，由于受电力系统零序电流的干扰以及高频干扰等各种干扰，使得测试结果产生很大的误差。特别是大型接地网接地电阻一般很小，干扰带来的相对误差更大。测量结果的不准确性带来的损失是可想而知的，例如损坏设备、地网误改造等，还会带来严重的安全隐患。目前，测试接地网工频接地电阻值的方法很多，其中主要是工频大电流法和异频法两种。为了提高信噪比，减小测量误差，工频大电流法采用加大信号的办法，即加大测试电流（一般要求在30A以上）。这种方法由于采用了很大的测试电流，使得设备非常笨重，且布线劳动强度很大，耗时好力。异频法则是通过降低干扰来提高信噪比，它通过改变测试电流频率来避开50Hz工频干扰，由于信号频率与干扰频率不同，就可以通过滤波器来滤除工频干扰，从而提高测量精度。异频法由于采用的测试电流较小，因此设备小巧，布线劳动强度大大减轻。
但是，工频接地电阻是指接地体在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频,因此其测量的工频等效性较差，有悖于电力系统规程规定的工频等效性要求。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试电流的波形必须为正弦波，且测试频率与工频不能相差太远。早在70年代，美国、日本等国就规定了测试频率与工频之差不能超过10Hz,我国也于2004年制定了DL/T845.2标准，该标准规定了测试频率与工频50Hz的频率偏差不宜超过±10Hz，也就是说测试频率须在40∽60Hz之间。本仪器采用45Hz和55Hz两种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性进一步得到提高。
二、仪器特点
1、测量的等效性好。测试频率仅与工频相差仅为5Hz，使用45Hz和55Hz两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、本仪器体积小、重量轻，方便携带。
4、布线劳动量小，无需大电流线。
5、操作简单。全中文智能化操作,直接显示出接地电阻值,并可现场打印出测量结果。
三、主要技术指标
1、测量精度：0--10Ω 2%
10--50Ω 5%
2、分辨率：0.001Ω
3、测试频率：45Hz、55Hz
4、最大输出电流5A
5、最大输出电压:100V
6、测量线要求： 电流线铜芯截面积≥2.5 mm2
电压线铜芯截面积≥2.5mm2
7、供电电源：AC220V±10％，50Hz
8、外形尺寸：40cm×32cm×18cm
9、仪器重量：8kg
四、测试原理
本仪器采用电压电流法测量地网的接地电阻值，布线方式采用三极法。
仪器内部结构如图1所示。异频电源可输出频率为45Hz和55Hz的测试电流，通过仪器面板上的E、C两个端子输出，其输出频率受微电脑系统控制。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。两滤波器用于滤除干扰信号，只允许有用信号通过，其输出送给A/D转换器(模/数转换器)。A/D转换器将电压和电流模拟信号变换为数字信号后送给微电脑系统。微电脑系统对取得的电压电流数据再进行数字滤波以进一步抑制干扰，然后计算出电压V和电流I,最后计算出接地电阻值R=V/I。这样，通过硬件滤波器和软件滤波器后，信噪比大大提高，干扰得到有效抑制，因此测量结果稳定可靠。测量结果通过液晶屏显示，也可通过微型打印机打印出来。
DJY100地网接地阻抗测试仪详细说明书
一、概述
本仪器主要用于测量大型地网的工频接地电阻值，也可用于土壤电阻率的测量。其具有很强的抗干扰能力，可在不停电时进行测量。
地网接地电阻的测量，由于受电力系统零序电流的干扰以及高频干扰等各种干扰，使得测试结果产生很大的误差。特别是大型接地网接地电阻一般很小，干扰带来的相对误差更大。测量结果的不准确性带来的损失是可想而知的，例如损坏设备、地网误改造等，还会带来严重的安全隐患。目前，测试接地网工频接地电阻值的方法很多，其中主要是工频大电流法和异频法两种。为了提高信噪比，减小测量误差，工频大电流法采用加大信号的办法，即加大测试电流（一般要求在30A以上）。这种方法由于采用了很大的测试电流，使得设备非常笨重，且布线劳动强度很大，耗时好力。异频法则是通过降低干扰来提高信噪比，它通过改变测试电流频率来避开50Hz工频干扰，由于信号频率与干扰频率不同，就可以通过滤波器来滤除工频干扰，从而提高测量精度。异频法由于采用的测试电流较小，因此设备小巧，布线劳动强度大大减轻。
但是，工频接地电阻是指接地体在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频,因此其测量的工频等效性较差，有悖于电力系统规程规定的工频等效性要求。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试电流的波形必须为正弦波，且测试频率与工频不能相差太远。早在70年代，美国、日本等国就规定了测试频率与工频之差不能超过10Hz,我国也于2004年制定了DL/T845.2标准，该标准规定了测试频率与工频50Hz的频率偏差不宜超过±10Hz，也就是说测试频率须在40∽60Hz之间。本仪器采用45Hz和55Hz两种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性进一步得到提高。
二、仪器特点
1、测量的等效性好。测试频率仅与工频相差仅为5Hz，使用45Hz和55Hz两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、本仪器体积小、重量轻，方便携带。
4、布线劳动量小，无需大电流线。
5、操作简单。全中文智能化操作,直接显示出接地电阻值,并可现场打印出测量结果。
三、主要技术指标
1、测量精度：0--10Ω 2%
10--50Ω 5%
2、分辨率：0.001Ω
3、测试频率：45Hz、55Hz
4、最大输出电流5A
5、最大输出电压:100V
6、测量线要求： 电流线铜芯截面积≥2.5 mm2
电压线铜芯截面积≥2.5mm2
7、供电电源：AC220V±10％，50Hz
8、外形尺寸：40cm×32cm×18cm
9、仪器重量：8kg
四、测试原理
本仪器采用电压电流法测量地网的接地电阻值，布线方式采用三极法。
仪器内部结构如图1所示。异频电源可输出频率为45Hz和55Hz的测试电流，通过仪器面板上的E、C两个端子输出，其输出频率受微电脑系统控制。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。两滤波器用于滤除干扰信号，只允许有用信号通过，其输出送给A/D转换器(模/数转换器)。A/D转换器将电压和电流模拟信号变换为数字信号后送给微电脑系统。微电脑系统对取得的电压电流数据再进行数字滤波以进一步抑制干扰，然后计算出电压V和电流I,最后计算出接地电阻值R=V/I。这样，通过硬件滤波器和软件滤波器后，信噪比大大提高，干扰得到有效抑制，因此测量结果稳定可靠。测量结果通过液晶屏显示，也可通过微型打印机打印出来。
